Guide Technique : Tout savoir sur le câblage de ligne 100 Volts pour votre sonorisation professionnelle

Pourquoi choisir la ligne 100 Volts ?

Contrairement à la basse impédance (4 ou 8 Ohms) utilisée dans les systèmes Hi-Fi domestiques, la technologie 100V permet de réduire considérablement les pertes de signal dues à la longueur des câbles.

En élevant la tension, le système 100V permet :

• De multiplier les enceintes sur une seule ligne (en parallèle).
• D'utiliser des sections de câbles plus fines sans perte de puissance notable sur de grandes distances.
• D'ajuster la puissance individuellement sur chaque enceinte (via le sélecteur de puissance).

Les règles d'or du câblage

1. Le calcul de la puissance totale

C'est l'étape la plus critique. La règle est simple : la puissance totale des enceintes ne doit jamais dépasser la puissance de sortie de votre amplificateur.

Exemple : Si vous avez un amplificateur de 120W, la somme des puissances sélectionnées sur vos enceintes (ex: 10W + 20W + 10W...) doit idéalement être inférieure ou égale à 100W (en conservant une marge de sécurité de 20%).

2. Le choix de la section du câble

Bien que la ligne 100V soit moins sensible aux chutes de tension, la section du câble reste importante.

Pour des installations standards (jusqu'à 50-100 mètres), un câble de 2 x 0,75 mm² ou 2 x 1,5 mm² est généralement suffisant.

Au-delà, préférez le 2,5 mm² pour garantir une qualité sonore optimale sur l'ensemble de la ligne.

3. Le respect de la polarité

Bien que le signal soit en tension élevée, le respect de la polarité (+ et -) reste indispensable pour maintenir la mise en phase des haut-parleurs. Un mauvais câblage entraînera une annulation des basses fréquences et un son "creux" peu agréable.

Installation : La méthode pas à pas

Déterminez le besoin : Définissez le nombre d'enceintes nécessaires pour une couverture acoustique uniforme.

Paramétrez vos enceintes : Réglez le sélecteur à l'arrière de chaque enceinte (ex: 5W pour les zones de passage, 10W ou 20W pour les zones d'ambiance plus forte).

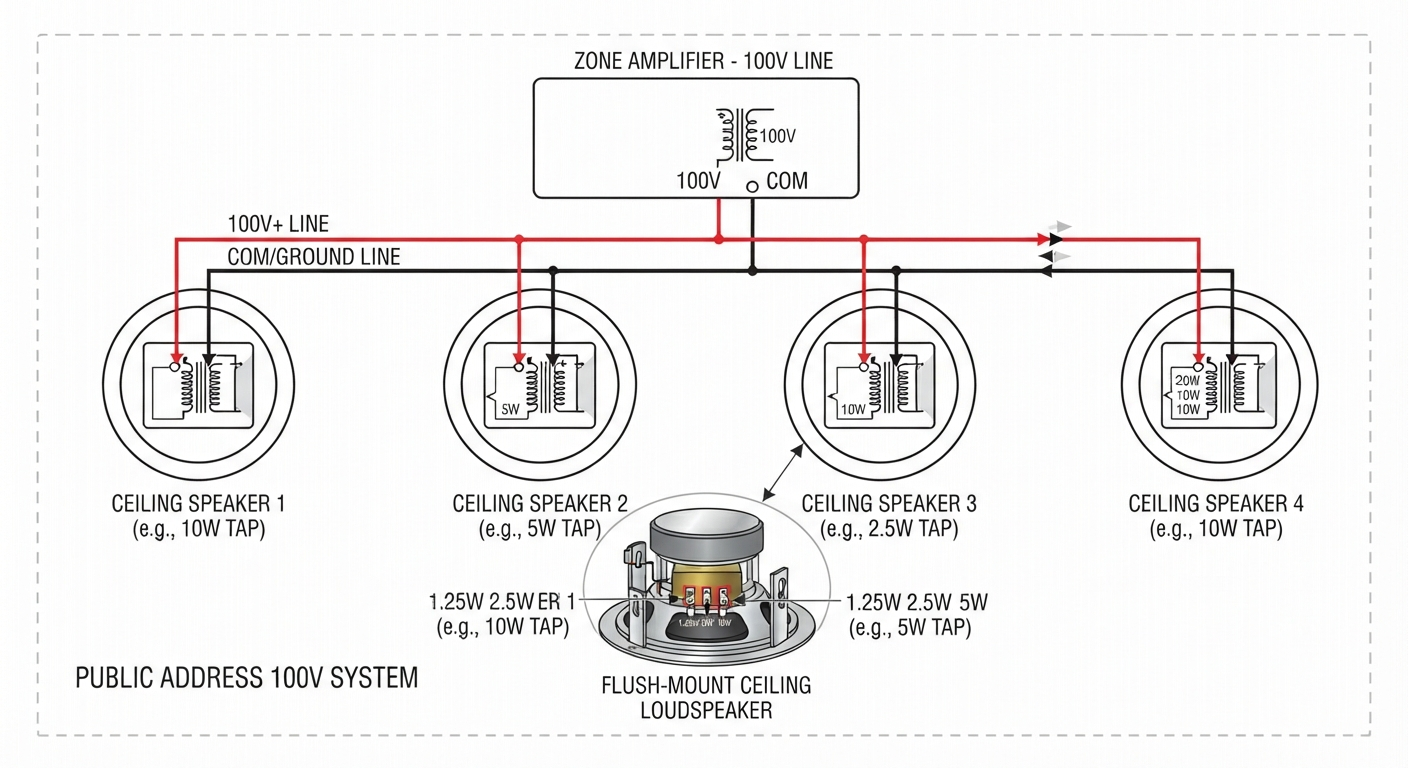

Câblage en parallèle : Reliez les enceintes en "daisy chain" (en guirlande) : le câble part de l'amplificateur vers la première enceinte, puis de la première vers la seconde, et ainsi de suite.

Vérification : Avant de fixer les enceintes, mesurez l'impédance totale de votre ligne avec un multimètre (si vous n'avez pas de testeur spécifique 100V) pour vous assurer qu'il n'y a pas de court-circuit.

Règle de puissance (Amplificateur vs Haut-parleurs)

La règle de base est de ne jamais surcharger l'amplificateur.

Somme des puissances : La puissance totale appelée par l'ensemble des haut-parleurs (somme des réglages de puissance, ou « taps ») doit être inférieure à la puissance de sortie nominale de l'amplificateur.

Marge de sécurité : Il est fortement recommandé de conserver une marge de sécurité d'au moins 20 % sur la puissance totale de l'amplificateur pour éviter toute saturation et garantir une meilleure longévité du matériel.
